VC-Serie

Für jeden Einsatz die richtige Maschine

Die Palette unserer Anlagen der VC-Serie reicht von kleinen bis zu sehr großen Kapazitäten, von halbautomatischen Systemen bis zu Lösungen für eine vollautomatische Gussproduktion. Ausgeklügelte Funktionsdetails schaffen die Voraussetzung, jedes Gussteil auf seine individuellen Eigenschaften hin zu optimieren.

Hocheffizientes Bedienkonzept

Separate Schließsysteme zum „Overlapping“-Gießen

Alle Indutherm-VC-Anlagen verfügen über separate Schließsysteme für Schmelz- und Küvettenkammer und ermöglichen damit eine deutliche Zeitersparnis durch „überlappendes”-Gießen: Während die Küvette nach dem Gießen einige Minuten in der Vakuumkammer verbleibt, kann die nächste Charge eingefüllt und aufgeheizt werden.

Pneumatische Glockenverriegelung und automatisches Schließsystem

Die Schmelzkammern aller VC-Anlagen werden mit einem pneumatischen System geschlossen. VC 650 V und VC 680 V sind zusätzlich mit einem automatischen Schließ-system ausgestattet.

Automatischer Küvetten- und Kammerlift

Zum Einschwenken der Vakuumkammer wird die eingesetzte Küvette abgesenkt und anschließend automatisch angedockt. Beim Öffnen der Kammer wird die Küvette zum einfachen Herausnehmen angehoben. So  können die wirtschaftlichen Küvetten ohne Flansch verwendet werden.

Programmsteuerung für schnelle and zertifizierte Produktionen

Dank des Steuerungspanels mit Volltext-LCD-Display können alle Programme und Para-meter ganz einfach und praktisch eingestellt werden. Die halbautomatischen Anlagen verfügen über Temperaturprogramme. Die vollautomatischen Anlagen haben ein Programmsteuerungssystem, das alle Parameter einbezieht.
Bis zu 100 Gießprogramme gewährleisten schnelle Bedienung und einheitliche Gießergebnisse. Für die wichtigsten Legierungen sind die Parameter vorprogrammiert, z. B. für AGS, Alpha Plus, Heraeus, Legor und
Pandor-Legierungen. Dies bedeutet in der Praxis: Ohne teure Vortests sind ab der ersten Küvette gute Gießergebnisse zu erwarten. Die Programmsteuerung und der eingebaute Datendrucker sorgen für ein hohes Maß an Sicherheit und eine präzise Prozess-Protokollierung.

Bereit für zukünftige Standards

Wie alle unsere Anlagen ist die VC-Serie mit einem Software- und Schnittstellenmanagement ausgestattet, das Fernwartung und -service erlaubt und die Grundlage bildet für künftige Vernetzung mit anderen Systemen.

Die Steuerung der Druckverhältnisse – wichtig für das perfekte Gießergebnis

Automatisches Vakuum und Überdruck in der Schmelz- und in der Küvettenkammer

Das Vakuum in der Schmelzkammer sorgt für das Entgasen des Metalls und verhindert unerwünschte Oxidation während des Schmelzens (besonders beim Schmelzen kupferhaltiger Legierungen ist eine sauerstoffarme Atmosphäre entscheidend). Das Vakuum in der Küvettenkammer verbessert die Formfüllung speziell beim Guss filigraner Teile und verhindert störende Lufteinschlüsse. Zusätzlich wechselt die Anlage auf Überdruck in der Schmelzkammer und erhöht so den Druckunterschied.

Oxidationsreduzierung nach dem Guss

Diese spezielle System beseitigt die Gefahr der Oxidation während die Küvette abkühlt.

Turbulenz-Reduktions-Software

TRS sorgt für einen schnelleren und gleichmäßigeren Metallfluss. Es verbessert die Formfüllung und vermeidet, dass Teile der Gipsform an kritischen Stellen abbrechen und im Guss eingeschlossen werden.

Turbo Pressure / Turbo Pressure PLUS

Die Turbo-Pressure-Funktion optimiert das Gießen von sehr kleinen und filigranen Objekten und garantiert in der Schmuckproduktion ein perfektes Gießen mit Steinen. Mit Turbo-Pressure wird beim Abgießen ein exakt definierter und extrem schneller Druckaufbau erreicht. Bei allen programmgesteuerten VC-Modellen wird Turbo-Pressure je nach Programm automatisch sekundengenau immer zum gleichen Zeitpunkt gestartet. Das Turbo-Pressure-PLUS-System erlaubt auch einen höheren und schnelleren Druckaufbau.

HSC – High Speed Casting

null HSC verbessert die Formfüllung und Oberflächenqualität von kleinen Teilen oder solchen mit großen und glatten Oberflächen. HSC macht das Gießen bearbeiteter Farbsteine mit niedriger Temperatur möglich.

Präzise Temperaturregelung

Duale Temperaturregelung

Die Temperaturmessung sowohl in der Tiegelwand als auch im Tiegelzentrum (im Verschluss-Stab integriert) sichert die strikte Einhaltung des vorgewählten Temperaturbereichs.

Küvetten-Temperaturmessung

Bislang waren falsch oder unterschiedlich temperierte Küvetten ein Sicherheitsrisiko. Dabei ist beim Gießen sehr kleiner oder filigraner Teile die richtige Küvettentemperatur von entscheidender Bedeutung. Die Messung der Küvettentemperatur (serienmäßig für VC 650 V und VC 680 V) schafft jetzt das entscheidende Plus an Sicherheit: Auf ein Grad genau lässt sich die Temperatur der Küvette überprüfen.

Vibrationstechnologie für bessere Gießergebnisse

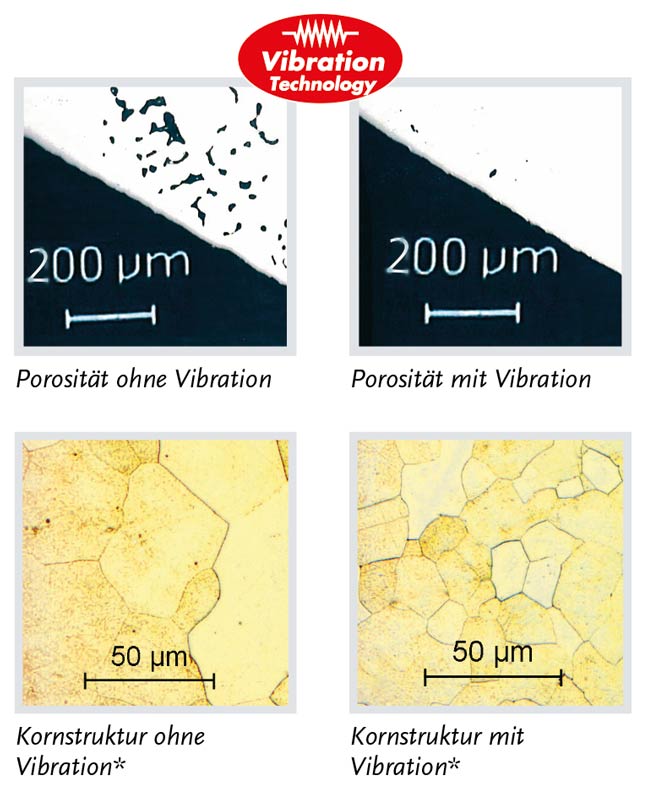

Das Indutherm-Vibrationssystem

  • Vibration beim Gießen verbessert den Materialfluss und damit die Formfüllung.
  • Die Dichte der Gussteile ist höher und gleichmäßiger.
  • Die Porosität ist wesentlich reduziert.
  • 50 % kleinere Korngrößen
  • reduzierte Gefahr von Brüchen (Hot Cracks)
  • Gussteile haben bessere Spannungs- und Elastizitätseigenschaften, was diese leichter weiterverarbeitbar macht

null In der Praxis bedeutet das: höhere und gleichmäßigere Qualität, weniger Ausschuss, weniger Nachbearbeitung, bessere Verformbarkeit. Ein Kunde in den USA hat ermittelt, dass durch die Indutherm-Vibrationstechnologie die Gesamtproduktionszeit inkl. Nachbearbeitung um 25 % gesunken ist.

Daten im Überblick zur VC-Serie

■ Serienumfang, ○ Optional, - nicht verfügbar
VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie VC-Serie
Leistung max. / el. Anschluss 3.5 kW (230 V)|4.5 kW (3x400 V) 4,5 kW (3x400 V) 4,5 kW (3x400 V) 8 kW (3x400 V) 10 kW (3x400 V)|10 kW(3x208 V) 12 kW (3x400v) 12 kW (3x400v) 12 kW (3x400v) 12 kW (3x400v) 20 kW (3x400 V) 20 kW (3x400 V) 30 kW (3x400 V) 30 kW (3x400 V) 40-60 kW (3x400 V) 60 kW (3x400 V)
Temperatur max.*** 1400° C 1600° C
Tiegelvolumen ■ 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu* ■ 170 ccm = 2,5 kg Au 18 ct / 1,5 kg Cu*
○ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*		 ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*
○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu*		 ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*
○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu*
○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu*		 ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*
○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu*
○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu*		 ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*
○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu*
○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu*		 ■ 245 ccm = 3,6 kg Au 18 ct / 2 kg Cu*
○ 386 ccm = 5,8 kg Au 18 ct / 3,3 kg Cu*
○ 700 ccm =10,5 kg Au 18 ct / 6 kg Cu*		 1,5 l (1,7) = 4 kg Al / 12 kg Cu / 12 kg Stahl* 1,5 l (1,7) = 4 kg Al / 12 kg Cu / 12 kg Stahl* 3,4 l (3,9) = 8,5 kg Al / 25 kg Cu / 25 kg Stahl* 3,4 l (3,9) = 8,5 kg Al / 25 kg Cu / 25 kg Stahl* 12 l (14 ) = 30 kg Al / 90 kg Cu / 90 kg Stahl* 25 l = 65 kg Al / 200 kg Cu*
für Küvettengröße bis ø 130 mm / 240 mm h ■ bis ø 130 mm / 240 mm h
○ bis ø 160 mm / 400 mm h
max. Druck ■ bis 1,5 bar
○ bis 3,0 bar		 ■ bis 1,5 bar
○ bis 3,0 bar		 ■ bis 1,5 bar
○ bis 3,0 bar		 ■ bis 1,5 bar
○ bis 3,0 bar		 ■ bis 1,5 bar
○ bis 3,0 bar		 3 bar 3 bar 3 bar 3 bar 0,5 bar 0,5 bar 0,3 bar 0,3 bar 0,3 bar 0,3 bar
regelbares Vakuum in Küvettenkammer ■ - - ■ ■ ■ ■ ■ ■
Steuerung LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige LCD-Display mit Volltextanzeige
automatische Glockenverriegelung ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
duale Temperaturmessung ○ ○ ○ ○ ○ ○ ○ ○ ○ ■ ■ ■ ■ ■ ■
TurboPressure Funktion ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Programme 20 20 20 100 20 100 100 100 100 100 100 100 100 100 100
Küvetten- und Kammerlift ■ ■
Turbolence Reduction Software ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
RS 232, Ethernet, USB-Schnittstelle, Diagnosesystem ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Datendrucker - ○ ○ ○ - ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
GSM-Modem für Fernwartung ○ ○ ○ ○ ○ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
DMS
■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
InduthermCloud ○ ○ ○ ○ ○ ○ ○ ■ ■ ○ ○ ○ ○ ○ ○
iThermControl ○ ○ ○ ○ ○ ○ ○ ■ ■
Sinterkit (Diffusionsschweißen) ○ ○ ○ ○ ○ ○ ○ ○ ○
Granuliertank ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Granuliertank mit Flake-Option ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Vakuumpumpe ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
Wasserkühler ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
als Granulieranlage verfügbar - GU 500
für den Einsatz von Formen bis ø 130 mm / 240 mm h ø 130 mm / 240 mm h ■ ø 130 mm / 240 mm h
○ ø 160 mm / 400 mm h		 ■ ø 130 mm / 240 mm h
○ ø 160 mm / 400 mm h		 ■ ø 130 mm / 240 mm h
○ ø 160 mm / 400 mm h		 ■ ø 130 mm / 240 mm h
○ ø 160 mm / 400 mm h		 ■ ø 130 mm / 240 mm h
○ ø 160 mm / 400 mm h		 ø 250 mm / 500 mm h ø 250 mm / 500 mm h ø 450 mm / 600 mm h ø 450 mm / 600 mm h ø 600 mm / 800 mm h ø 600 mm / 800 mm h
Küvetten-Temperaturmessung - - - ■ ■ ■ ■
HSC (High Speed Casting) ○ ○ ○ ○ ○ ○ ○
Turbo Pressure PLUS System** - - ○ ■ ■ ■ ■
Vibrationstechnologie - ■ ■ serienmäßg Sweep Mode serienmäßg Sweep Mode serienmäßg Sweep Mode serienmäßg Sweep Mode ■ ■ ■ ■ ■ ■
automatischer Küvetten- und Kammerlift ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ - -
autom. Zuführung w/ autom. Verschluss-Stab - - - - - ■ ■
automatisches Schließsystem - - - ■ ■ ■ ■
Temperatur max. mit indirekter induktiver Erwährmung 1400° C 1400° C 1600° C 1700° C 1700° C 1700° C 1700° C 1500° C 1500° C 1500° C 1500° C 1300° C 1300° C
Temperatur max. mit direkter induktiver Erwährmung HTC 1850° C 2000° C 1850° C 2000° C 1850° C 2000° C 1850° C 2000° C 1850° C
Die auf dieser Seite veröffentlichten Maschinenbeschreibungen und technischen Daten erheben keinen Anspruch auf Vollständigkeit. Sie können sich im Zuge der Weiterentwicklung ändern und sind deshalb keine Vertragsgrundlage.

Weitere Vorteile der VC-Serie

Längere Standzeiten von Verbrauchsmaterialien können erreicht werden, indem häufige Temperaturwechsel und Kontakt mit Sauerstoff so weit wie möglich reduziert werden. Aus diesem Grund bieten wir für zahlreiche Anlagenmodelle Befülleinrichtungen an, die ein Nachchargieren ohne Temperaturverlust und ohne Sauerstoffkontakt ermöglichen.

Unsere selbst entwickelten Generatoren und die auf den Einsatzzweck abgestimmten Induktionsheizsysteme sichern maximale Energieeffizienz. Sie reduzieren nicht nur den Stromverbrauch, sondern erhöhen auch die Aufheizgeschwindigkeit sowie die Maximaltemperatur. Außerdem reduzieren sie die elektromagnetische Emission im Hinblick auf die EMV-Richtlinie. Eine effiziente Kapselung sorgt dafür, dass die erzeugte Induktion möglichst verlustarm für ein schnelles Schmelzen des Metalls eingesetzt wird. Gegen Wärmeabstrahlung schützt die thermische Isolierung um Induktor und Tiegel. Diese hohe Energienutzung reduziert außerdem den Energieverbrauch für die Wasserrückkühlung in der Maschine und für eine eventuell nötige Klimatisierung in der Gießerei.

Programmsteuerung für schnelle and zertifizierte Produktionen: Dank des Steuerungspanels mit Volltext-LCD-Display können alle Programme und Parameter einfach und praktisch eingestellt werden. Die halbautomatischen Anlagen verfügen über Temperaturprogramme. Die vollautomatischen Anlagen haben ein Programmsteuerungssystem, das alle Parameter einbezieht. Bis zu 100 Gießprogramme gewährleisten schnelle Bedienung und einheitliche Gießergebnisse. Für die wichtigsten Legierungen sind die Parameter vorprogrammiert, z. B. für AGS, Alpha Plus, Heraeus, Legor und Pandora-Legierungen. Dies bedeutet in der Praxis: Ohne kostspielige Vortests sind ab der ersten Küvette gute Gießergebnisse zu erwarten. Die Programmsteuerung und der eingebaute Datendrucker sorgen für ein hohes Maß an Sicherheit und eine präzise Prozess-Protokollierung.

Separate Verriegelungssysteme zum „Overlapping“-Gießen: Alle Indutherm-VC-Anlagen verfügen über separate Schließsysteme für Schmelz- und Küvettenkammer und ermöglichen damit eine deutliche Zeitersparnis durch überlappende Gießprozesse: Die Küvette kann nach dem Gießen noch einige Minuten in der Vakuumkammer verbleiben während bereits die nächste Charge eingefüllt und aufgeheizt wird.

Die optionale Nachfülleinrichtung ermöglicht die Befüllung mit der nächsten Metallcharge, ohne dass die Schmelzkammer geöffnet werden muss. So bleibt die Temperatur in der Schmelzkammer hoch, unnötige Energieverluste werden vermieden. Vor allem aber gelangt kein Sauerstoff in die Schmelzkammer, die Kammer muss nicht neu evakuiert und mit Schutzgas gefüllt werden. Die Vorteile: Geringere Personalkosten, konstantere Gießqualität, höhere Prozessstabilität, weniger Ausschuss, optimiertes Overlapping Casting, bis zu 20 Gießzyklen pro Stunde, hohe Energieeffizienz, längere Standzeiten von Verbrauchsmaterialien, minimierte Metallverluste, nachfüllen ohne Druckverlust.

Durch zahlreiche Maßnahmen werden bei unseren Gießanlagen Metallverluste während des Gießprozesses auf ein absolutes Minimum reduziert. Dazu zählen u.a. die ausgefeilten Überdruck- und Vakuum-Regelungen, das Anti-Oxidationssystem, das Vibrationssystem und nicht zuletzt die hochwertigen Materialien von Tiegeln und Verschlussstäben.

Bis zu 20 Gießzyklen pro Stunde durch programmierbares Overlapping-Gießen und optionale automatische Chargiereinrichtungen.

VC-Serie im Detail

  • VC 400

    Die ideale Maschine für kleinere Betriebe mit nicht allzu großen Produktionsmengen, die aber dennoch wesentlich mehr Kapazität bietet als die MC-Maschinen. Versierte Gießer legen oftmals keinen großen Wert auf Automatikfunktionen oder Programmsteuerungen und erzielen mit der VC 400 prinzipiell die gleiche Qualität wie mit den anspruchsvolleren Anlagen.
    Der Induktionsgenerator sorgt für eine schnelle Aufheizung und eine gründliche Durchmischung durch die induktive Badbewegung.

  • VC 450

    Diese Maschine ist ideal geeignet für:

    • Guss von Schmuck und anderen kleinen Teilen
    • für Dauereinsatz
    • für zertifizierte Produktionsabläufe

  • VC 480 V

    Vibrationstechnologie jetzt auch in der Mittelklasse: die preisgünstige vollautomatische Gießanlage VC 480 V

    Mit INDUTHERM Vibrationssystem für optimierte Formfüllung und Güsse mit geringster Porosität, feinstem Gefüge und besten Weiterverarbeitungseigenschaften. 8 kW Induktionsgenerator, Küvettenkammer mit regelbarem Vakuum. Tiegelvolumen max. 170 ccm = 2,5 kg Au 18 ct Küvettengröße Ø 130 mm x H 260 mm Temp. max 1.600° C

  • VC 500

    Für größere Produktionsaufkommen mit ständigem Gießbetrieb lohnt sich die weit höhere Leistung (kürzere Gießzyklen) und die noch größere Tiegel- und Küvettenkapazität (Küvetten bis 160 mm ø/400 mm H). Die hohe Maximaltemperatur von 1600° C erlaubt ein erweitertes Spektrum an Legierungen, doppelte Temperaturmessungen in Tiegel und Küvette sichert genaueres Einhalten der Temperatur-Grenzen. 16 Temperatur-Programme erleichtern die Arbeit bei häufig wechselnden Legierungen. Der optionale Datendrucker protokolliert jeden Guss mit allen Parametern (ISO 9001).

  • VC 650 V (HTC)

    Programmgesteuerte Vakuum/Druck-Gießanlage mit Sweep Mode-Vibrationstechnologie

    Die voll ausgestattete VC 650 V überzeugt durch sehr hohe Geschwindigkeit und Gussqualität. Hohe Tiegelkapazitäten, ein Sweep Mode Vibration System und ein Überdruck von bis zu 3 bar sind die wesentlichen Vorteile, die diese Maschine für große Produktionen prädestinieren.

  • VC 680 V (HTC)

    Vakuum-Druckgießanlage VC 680 V mit innovativem Nachchargiersystem

    Die absolute „State of the Art“-Anlage: die neue VC 680 V sichert mit ihrem technologischen Standard höchste Effizienz – durch ein Maximum an Schnelligkeit und Gussqualität.

  • VC 1000 V (HTC), VC 3000 V (HTC), VC 12000 V

    Kapazität für voluminöse Güsse

    Unsere großen Vakuum-Druckgießanlagen werden hauptsächlich für Präzisionsgussteile aus Aluminiumlegierungen oder für kunsthandwerkliche Objekte aus Messing oder Bronze eingesetzt. Sie sind immer die erste Wahl für Teile mit komplizierter Geometrie oder wenn die Stückzahl für die Druckgussfertigung nicht ausreicht.
    VC 1000 V, 3000 V und 12000 V bieten die besten Voraussetzungen für hochwertige Gussteile aus Aluminium: Der Wasserstoffgehalt von Aluminiumlegierungen kann durch Regulieren des Vakuums während des Schmelzens eingestellt werden. Auf diese Weise kann ein Aufschäumen der Metallschmelze ohne Schmelzzusätze vermieden werden. Überdruck in der Schmelzkammer während und nach dem Gießen und gleichzeitiges Vakuum in der Küvettenkammer optimieren die Formfüllung insbesondere in filigranen oder dünnwandigen Bereichen.
